2009年07月21日

イラストで見るドイツ軍の爆弾(60)

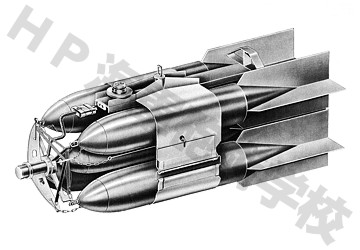

BDE 10


(注) : 本爆弾は散布弾収束装置で、次の弾子を格納します。 (カッコ内は格納数)
       SC10   (5)
       SD10A (5)
posted by 桜と錨 at 19:31| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月20日

イラストで見るドイツ軍の爆弾(59)

ZC 250-kg


(注):本爆弾は、SC250 シリーズの演習用です。
posted by 桜と錨 at 15:57| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月19日

2009年07月18日

イラストで見るドイツ軍の爆弾(57)

ZC 50-kg
( Type I, II )


(注) : 本爆弾は SC50 及び SD50 シリーズの演習用です。
posted by 桜と錨 at 15:59| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月17日

イラストで見るドイツ軍の爆弾(56)

ZC 10-kg


(注1) : 「ZC」 は 「Zement cylindrische」 の略で、セメント爆弾であることを意味します。

(注2) : 本爆弾は SC10 の演習用です。
posted by 桜と錨 at 21:35| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月16日

イラストで見るドイツ軍の爆弾(55)

SD 2-kg Type Practice


(注) : 本演習爆弾の制式名称は不明です。
posted by 桜と錨 at 19:00| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月15日

イラストで見るドイツ軍の爆弾(54)

SD 1-kg Type Practice


(注) : 本演習爆弾の制式名称は不明です。
posted by 桜と錨 at 17:05| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月12日

イラストで見るドイツ軍の爆弾(53)

Brand C 250-kg A
( Type I, II )

posted by 桜と錨 at 15:48| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月11日

2009年07月10日

2009年07月09日

2009年07月08日

2009年07月07日

イラストで見るドイツ軍の爆弾(48)

Flam C 250-kg
( Model A, B, C )

posted by 桜と錨 at 18:10| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月06日

2009年07月05日

イラストで見るドイツ軍の爆弾(46)

B 2.2-kg EZ


(注) : 本爆弾は焼夷弾弾子で、次の焼夷弾容器 (イラストは後掲) に格納されます。 (カッコ内は格納数)
   AB 36 (24)
   AB 500-1 (116)
   AB 1000-2 (372 又は 234 + 246 B1/B1.3)
   BSK 36 (16)

posted by 桜と錨 at 17:02| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月04日

イラストで見るドイツ軍の爆弾(45)

B 2-kg EZ


(注) : 本爆弾は焼夷弾弾子で、次の焼夷弾容器 (イラストは後掲) に格納されます。 (カッコ内は格納数)
   AB 36 (24)
   AB 500-1 (116)
   AB 1000-2 (372 又は 234 + 246 B1/B1.3)
   BSK 36 (16)

posted by 桜と錨 at 23:26| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

イラストで見るドイツ軍の爆弾(44)−補

 (44)の 「B1 / B1.3」 の実物が、これもマルタの 『国立戦争博物館』 に展示されていましたのでご紹介します。 ただし、どのモデルかなどの詳細は不明です。

posted by 桜と錨 at 02:20| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月03日

イラストで見るドイツ軍の爆弾(44)

B 1-kg and B 1.3-kg
( Model E, EZA, EZB )

( 左図は原型、右図は信管改良型 )

(注1) : 本爆弾は焼夷弾弾子で、次の焼夷弾容器 (イラストは後掲) に格納されます。 (カッコ内は格納数)
   AB 36 (36)
   Three Sided Container (制式名称不明) (36)
   AB 42 (42)
   AB 500-1 (184)
   ABB 500 (133)
   AB 1000-2 (620 又は 246 + 234 B2EZ)
   BSB 360 (320)
   BSB 700 (570)
   BSB 1000 (702)

(注2) : B1 と B1.3 の違いの詳細は不明ですが、それぞれに E, EZA, EZB の3モデルがあったとされています。

(注3) : 図にある原型・信管改良型と、3モデルとの関連などについては不明です。

posted by 桜と錨 at 19:49| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)

2009年07月01日

イラストで見るドイツ軍の爆弾(42)

2-kg Airplane Towed Paravane


(注1) : 本兵器の制式名称は不明です。

(注2) : 本兵器を「爆弾」とするかどうかは議論のあるところですが、元資料の区分に従い、ご参考までにここでご紹介します。

posted by 桜と錨 at 10:58| Comment(0) | TrackBack(0) | ドイツ軍の爆弾(完)
