2011年07月17日

イラストで見るドイツ軍の砲弾 (60)

7.5-cm Sprgr. 1900/15 (f)
( HE Projectile for French Field Gun, 75mm )


信管 : AZ 229 (f) o V (French frz 23/31 Schn 16 B SR)
     AZ 235 (f) (French frz 24/31 99)
     AZ 237 (f) (French frz 24/31 99/08)
     AZ 245 (f) (French frz 24/31 TCAL 17)
     AZ 247 (f) (French frz 24/31 TCAL 18)
     AZ 251 (f) o V (French frz 24/31 RYG 18J)
     AZ 253 (f) kz V (French frz 24/31 RYG 18CR)
     AZ 259 (f) o V (French frz 24/31 RY 17 SR)
     AZ 261 (f) (French frz 24/31 JAL 16)
     AZ 277 (f) kz V (French frz 24/31 TCAL 26 CR)
     AZ 281 (f) o V (French frz 24/31 TCAL 26 3)
     ZT Z 415 (f) (French frz 24/31 15)
     ZT Z 416 (f) (French frz 24/31 A 16)
     Dopp Z 448 (f) (French frz 24/31 16)
     Dopp Z 449 (f) (French frz 24/31 A 19)

使用砲種 : 7.5-cm F K 231 (f) (French Mle 1897)
        7.5-cm F K 97 (p)  (Polish Model 97 (fr.) )
        7.5-cm f K 02/26 (p) (Polish Model 02/26)
        7.5-cm F K 234 (b) (Belgian Model GP II)
        7.5-cm F K 236 (b) (Belgian Model 16 GP II)
        7.5-cm F K 249 (j) (Jugoslav Model 12)
        7.5-cm Pak 97/38
        7.5-cm Pak 97/40

記事 : イラストに信管が画かれておりませんが、(59) と同じく、元々のフランス製のものを使用しており、形状などその詳細は不明です。


posted by 桜と錨 at 10:49| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月18日

イラストで見るドイツ軍の砲弾 (61)

7.5-cm K. Gr. rot KPS
( HE Projectile for Field Gun, 75mm )


信管 : Dopp Z S/60、 AZ 23 (0.15)

使用砲種 : 7.5-cm F K 16 n/A
        7.5-cm FK 16/1
        7.5-cm le F K 18
        7.5-cm F K 243 (h) (Dutch L30)
        7.5-cm F K 296 (b) (Belgian G P III)


posted by 桜と錨 at 10:18| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月20日

イラストで見るドイツ軍の砲弾 (62)

7.5-cm Sprgr. 240/2 (b)
( HE Projectile for Belgian Field Gun, 75mm )


信管 : 不詳

使用砲種 : 7.5-cm F K 235 (b) (Belgian belg 06 TR)

記事 : イラストに信管が画かれておりませんが、名称及び形状も含めてその詳細は不明です。


posted by 桜と錨 at 20:10| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月22日

イラストで見るドイツ軍の砲弾 (63)

7.5-cm Sprgr. 264 (j)
( HE Projectile for Jugoslav Field Gun, 75mm )


信管 : AZ 237 (f) (French 24/31 99-08)

使用砲種 : 7.5-cm F K 249 (j) (Jugoslav Jug 12)
        7.5-cm F K 231 (f) (French Mle 1897)
        7.5-cm F K 232 (f) (French Mle 1897-1933)

記事 : イラストに信管が画かれておりませんが、名称及び形状も含めてその詳細は不明です。


posted by 桜と錨 at 20:17| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月24日

イラストで見るドイツ軍の砲弾 (64)

7.5-cm Pzgr. 39/42
( AP Projectile for Tank Gun, 75mm )


信管 : Bd Z 5103

使用砲種 : 7.5-cm KwK 42
        7.5-cm Stu K 42 (L/70)

記事 : 弾底信管には曳跟剤が装着されています。

posted by 桜と錨 at 18:02| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月26日

イラストで見るドイツ軍の砲弾 (65)

7.5-cm K. Gr. rot Pz.
( AP Projectile for Tank and Field Gun, 75mm )


信管 : Bd Z f 7.5-cm Pzgr

使用砲種 : 7.5-cm KwK
        7.5-cm Stu G
        7.5-cm le F K 18
        7.5-cm F K 16 n/a、 7.5-cm F K 16/1
        7.5-cm le F K 243 (h) mit aufgeb (Dutch Model L 30 Ldgs Raum)

記事 : 弾底信管には曳跟剤が装着されています。


posted by 桜と錨 at 11:43| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月28日

イラストで見るドイツ軍の砲弾 (66)

7.5-cm Jgr. 38 HL/A
( Hollow Charge Projectile for Light Infantry Howitzer, 75mm )


信管 : AZ 38 St

使用砲種 : 7.5-cm le J G 18
        7.5-cm le Geb J G 18


posted by 桜と錨 at 17:47| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月30日

イラストで見るドイツ軍の砲弾 (67)

7.5-cm Sprgr. 230/1 (f)
( HE Projectile for French Field Gun, 75mm )


信管 : AZ 229 (f) o V (French frz 23/32 Schn 16 B)
     AZ 235 (f) (French frz 24/31 99)
     AZ 237 (f) (French frz 24/31 99/08)
     AZ 245 (f) (French frz 24/31 TCAL 17)
     AZ 247 (f) (French frz 24/31 TCAL 18)
     AZ 251 (f) o V (French frz 24/31 RYG 18J)
     AZ 253 (f) kz V (French frz 24/31 RYG 18CR)
     AZ 259 (f) o V (French frz 24/31 RY 17 SR)
     AZ 261 (f) (French frz 24/31 JAL 16)
     AZ 277 (f) kz V (French frz 24/31 TCAL 26 CR)
     AZ 281 (f) o V (French frz 24/31 TCAL 26 3)
     ZT Z 415 (f) (French frz 24/31 15)
     ZT Z 416 (f) (French frz 24/31 A 16)
     Dopp Z 448 (f) (French frz 24/31 16)
     Dopp Z 449 (f) (French frz 24/31 A 19)

使用砲種 : 7.5-cm F K 231 (f) (French Mle 1897)
        7.5-cm F K 232 (f)  (French Mle 1897/33)
        7.5-cm F K 234 (b) (Belgian Model GP II)
        7.5-cm F K 236 (b) (Belgian Model 16 GP II)
        7.5-cm Pak 97/38

記事 : (60) と弾体及び信管は同一ですが、充填されている炸薬の種類が異なるものです。


posted by 桜と錨 at 19:21| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月31日

イラストで見るドイツ軍の砲弾 (68)

7.5-5.8-cm Brandt Sabot
( AP Sabot Projectile for French Field Gun, 75mm )


信管 : 無し

使用砲種 : 7.5-cm F K 231 (f) (French Mle 1897)
        7.5-cm F K 232 (f) (French Mle 1897/33)

記事 : 今日で言うところのAPDS弾で、フランスの Edgar Brabdt が開発したものとされ、口径58mmの弾芯をアルミ製のシャボット (シャボウ) で包み口径75mmとしています。 弾芯にはマグネシウム製の風帽が付いており、これは装甲などへの弾着時に閃光を放つため、命中確認が可能となるとされています。

posted by 桜と錨 at 14:10| Comment(4) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月02日

イラストで見るドイツ軍の砲弾 (69)

7.62-cm Sprgr. 284/4 (r)
( HE Projectile Type 284 for Russian Mountain Gun, 76.2mm )


信管 : AZ 368 (r) (Russian KTM-1)

使用砲種 : 7.62-cm Geb K 307 (r) (russ 38)


posted by 桜と錨 at 17:20| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月05日

イラストで見るドイツ軍の砲弾 (70)

7.62-cm Sprgr. Patr. 39
( HE Projectile Type 39 for Russian Field Gun, 76.2mm )


信管 : Kl AZ 23

使用砲種 : 7.62-cm F K 36 (r)
        7.62-cm Pak 36 (r)


posted by 桜と錨 at 17:26| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月06日

イラストで見るドイツ軍の砲弾 (71)

7.62-cm Pzgr. Patr. 40 (r)
( AP Projectile Type 40 for Russian Field Gun, 76.2mm )


信管 : 無し

使用砲種 : 7.62-cm F K 296 (r)
        7.62-cm F K 36 (r)
        7.62-cm Pak 36 (r)

記事 : 弾芯はタングステンカーバイドで、それを鞘状のベークライトで覆っています。 風帽の材質は不明です。 弾底には曳跟剤が装着されます。


posted by 桜と錨 at 17:21| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月07日

イラストで見るドイツ軍の砲弾 (72)

7.62-cm Pzgr. Patr. 39 (r) rot
( AP Projectile with Cap Type 39 for Russian Anti Tank Gun, 76.2mm )


信管 : Bd Z f 7.5-cm

使用砲種 : 7.62-cm Pak 36 (r)

記事 : 弾底信管には曳跟剤が装着されています。


posted by 桜と錨 at 17:12| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月09日

イラストで見るドイツ軍の砲弾 (73)

7.62-cm Sprgr. 280/2 (r)
( HE Projectile Type 284 for Russian Infantry Gun Howitzer, 76.2mm )


信管 : AZ 367 (r) (Russian KT-1)

使用砲種 : 7.62-cm J K H 290 (r) (russ 27)

posted by 桜と錨 at 19:26| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月11日

イラストで見るドイツ軍の砲弾 (74)

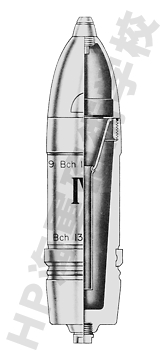

7.62-cm Gr. 38/2 HL/B
( Hollow Charge Projectile for Russian Howitzer, 76.2mm )


信管 : AZ 38

使用砲種 : 7.62-cm J K H 290 (r) (russ 27)

記事 : 弾底に曳跟剤が装着されます。


posted by 桜と錨 at 18:43| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月14日

イラストで見るドイツ軍の砲弾 (75)

7.62-cm Sprgr. 39/2 (r)
( HE Projectile Type 39/2 for Russian Howitzer, 76.2mm )


信管 : Kl AZ 23 umg (0.15)

使用砲種 : 7.62-cm J K H 290 (r) (russ 27)

記事 : 弾底に曳跟剤が装着されます。


posted by 桜と錨 at 17:58| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月16日

イラストで見るドイツ軍の砲弾 (76)

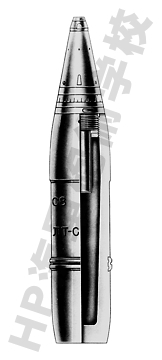

7.65-cm Sprgr. (Dopp. Z.) 276 (j)
( HE Projectile Type 276 for Jugoslav Field Gun, 76.5mm )


信管 : Dopp Z VG - SKR (t)、 Dopp Z VG - CR (t)

使用砲種 : 7.65-cm F K 304 (j) (Model 28 Skoda)


posted by 桜と錨 at 21:19| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月18日

イラストで見るドイツ軍の砲弾 (77)

7.65-cm Sprgr. (AZ) 275 (j)
( HE Projectile Type 275 for Jugoslav Field Gun, 76.5mm )


信管 : AZ CHZR (t)、 AZ SKHZR (t)

使用砲種 : 7.65-cm F K 304 (j) (Model 28 Skoda)


posted by 桜と錨 at 09:15| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月20日

イラストで見るドイツ軍の砲弾 (78)

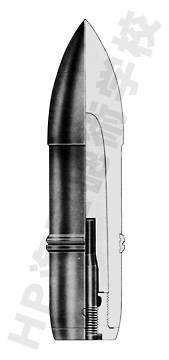

7.65-cm Pzgr 277 (j)
( AP Projectile Type 277 for Jugoslav Field Gun, 76.5mm )


信管 : 詳細不明 (弾底信管)

使用砲種 : 7.65-cm F K 304 (j) (Model 28 Skoda)


posted by 桜と錨 at 12:52| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年08月21日

イラストで見るドイツ軍の砲弾 (79)

7.65-cm Zt. Z. Gr. M 19 (t)
( HE Projectile for Czech Field Gun, 76.5mm )


信管 : VR 19

使用砲種 : 7.65-cm F K 5/8 (t)
        7.65-cm F K 5/8 (o)
        7.65-cm F K 17 (t)
        7.65-cm F K 17 (o)
        7.65-cm F K 300 (j)  (Model 5/8 Skoda)
        7.65-cm F K 303 (j)  (Model 17 Skoda)

posted by 桜と錨 at 13:31| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)
