2011年06月05日

イラストで見るドイツ軍の砲弾 (40)

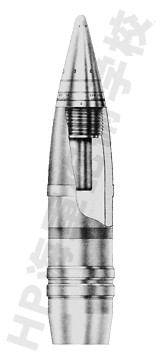

7.5-cm Sprgr. Patr. 75/50
( HE Projectile for Dual-Purpose Skoda Gun, 75mm )


信管 : 時限信管 (詳細不詳)

使用砲種 : 75/50 Skoda dual-purpose gun (制式名称不詳)

記事 : 大量に捕獲されたスコダ社製75mm砲用のものですが、この砲弾及び信管がオリジナルのものかどうかは不明です。

posted by 桜と錨 at 18:22| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月07日

イラストで見るドイツ軍の砲弾 (41)

7.5-cm Gr. 38 HL/A
( Hollow Charge Projectile Type 38, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm L F K 18

記事 : 弾頭に装着される信管が画かれておりませんが、(34) や (38) などと同じものです。

posted by 桜と錨 at 18:07| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月08日

イラストで見るドイツ軍の砲弾 (42)

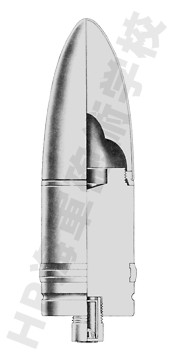

7.5-cm Pzgr. 40 (W) Pak. 40
( AP Projectile for AT Gun, 75mm )


信管 : 無し

使用砲種 : 7.5-cm Pak 40

記事 : 弾底に曳跟剤が装着されます。

posted by 桜と錨 at 18:37| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月10日

イラストで見るドイツ軍の砲弾 (43)

7.5-cm Pzgr. Patr. (KwK 38)
( APC Projectile for Tank Gun, 75mm )


信管 : Bd Z f, 7.5-cm Pzgr

使用砲種 : 7.5-cm KwK、 7.5-cm Stu G、 7.5-cm L F K 18、 7.5-cm L C 40

記事 : 弾底信管の底部に曳跟剤が装着されます。

posted by 桜と錨 at 19:53| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月12日

イラストで見るドイツ軍の砲弾 (44)

7.5-cm Gr. Patr. 38 HL/A KwK.
( Hollow Charge Projectile for Tank Gun, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm KwK 38、 7.5-cm KwK 40、 7.5-cm Stu G 40、 7.5-cm Pak 40、 7.5-cm L F K 18、 7.5-cm Geb G 36、 7.5-cm L G 40、 7.5-cm F K 16

記事 : 弾体のみで内部構造が画かれておりませんが、Aタイプとされておりますので (41) と同一と考えられます。

posted by 桜と錨 at 13:58| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月14日

イラストで見るドイツ軍の砲弾 (45)

7.5-cm Sprgr. 2432 (h)
( HE Projectile for Dutch Field Gun, 75mm )


信管 : Z Nr 13 28

使用砲種 : F K 243 (h) (Dutch model L 30)


posted by 桜と錨 at 17:37| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月16日

イラストで見るドイツ軍の砲弾 (46)

7.5-cm Pzgr. 39 FES.
( APC Projectile for AT Gun, 75mm )


信管 : Bd Z 5103

使用砲種 : 7.5-cm Pak 40、 7.5-cm Pak 40/1、 7.5-cm Pak 40/2、 7.5-cm Pak 40/3 (Sf)、 7.5-cm KwK 40、 7.5-cm Stu K 40 (L/43)

記事 : 弾底信管は曳跟剤付きです。

posted by 桜と錨 at 17:48| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月18日

イラストで見るドイツ軍の砲弾 (47)

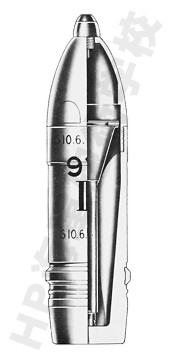

7.5-cm Gr. 38 HL/B
( Hollow Charge Projectile for AT Gun, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm Pak 40、 7.5-cm Pak 40/1、 7.5-cm Pak 40/2、 7.5-cm Pak 40/3 (Sf)、 7.5-cm KwK 40、 7.5-cm Stu K 40 (L/43)、 7.5-cm Stu K 40 (L/48)、 7.5-cm L G 40

posted by 桜と錨 at 16:54| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月20日

イラストで見るドイツ軍の砲弾 (48)

7.5-cm Sprgr. 42
( HE Projectile for Tank Gun, 75mm )


信管 : Kl AZ 23

使用砲種 : 7.5-cm KwK 42、 7.5-cm Stu K 42 (L/70)

(注) : Kl. =  Klien (small)

posted by 桜と錨 at 18:10| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月22日

イラストで見るドイツ軍の砲弾 (49)

7.5-cm Jgr. 18 FES.
( HE Projectile for Howitzer, 75mm )


信管 : I Jgr Z 23 n、 I Jgr Z 23

使用砲種 : le J G 18、 le Geb J G 18

(注) : le. =  Leicht (light)
     J. G. =  Infanterie Geschutz (Infantry Howitzer)
posted by 桜と錨 at 17:45| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月27日

イラストで見るドイツ軍の砲弾 (50)

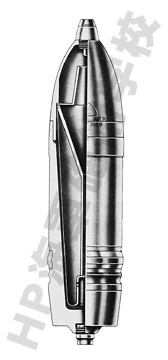

7.5-cm Gr. 38 HL/C (h)
( Hollow Charge Projectile for Dutch Field Gun, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm F K 243 (h) (Dutch model L/30)

記事 : 弾底に曳跟剤が装着できるようになっていますが、実際にこれが使われたのかどうかは不明です。


posted by 桜と錨 at 16:58| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月29日

イラストで見るドイツ軍の砲弾 (51)

7.5-cm Sprgr. 231 (f)
( HE Projectile for French Mountain Gun, 75mm )


信管 : AZ 269 (24/31 RYG 21 o V m Sto)
     AZ 335 (24/31/99)
     AZ 237 (24/31 99-08)

使用砲種 : 7.5-cm Geb K 238 (f) (French model 1928)
        7.5-cm KwK 251 (f) (French model 1935)

記事 : イラストに信管が画かれておりませんが、形状も含めてその詳細は不明です。


posted by 桜と錨 at 18:25| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月01日

イラストで見るドイツ軍の砲弾 (52)

7.5-cm K. Gr. Rot FES
( HE Projectile for Field Gun, 75mm )


信管 : ZZ 23

使用砲種 : 7.5-cm F K 38


posted by 桜と錨 at 17:31| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月02日

イラストで見るドイツ軍の砲弾 (53)

7.5-cm Gr. 15/38 HL/B (f)
( Hollow Charge Projectile for Field Gun, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm F K 234 (b) (Belgian model G. P. II)
        7.5-cm F K 249 (j) (Jugoslav model 12)
        7.5-cm F K 231 (f) (French model 1897)
        7.5-cm F K 232 (f) (French model 1897-1933)
        7.5-cm Pak 97/38、 7.5-cm Pak 97/40

posted by 桜と錨 at 19:11| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月04日

イラストで見るドイツ軍の砲弾 (54)

7.5-cm K. Gr. Rot Al. Dopp. Z.
( HE Projectile for Mountain Gun, 75mm )


信管 : Dopp Z S/60s

使用砲種 : 7.5-cm Geb 36

(注) : Dopp. Z. =  Doppel Zünder (Time and Percussion Fuze)


posted by 桜と錨 at 20:59| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月07日

イラストで見るドイツ軍の砲弾 (55)

7.5-cm Sprgr. 28 (f)
( HE Projectile for French AA Gun, 75mm )


信管 : 不明

使用砲種 : 7.5-cm Flak M. 36 (f)
        7.5-cm Flak M. 17/34 (f) (French 75-mm sur pletaforme Mle 17/34)

記事 : イラストに信管が画かれておりませんが、名称及び形状も含めてその詳細は不明です。


posted by 桜と錨 at 15:54| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月09日

イラストで見るドイツ軍の砲弾 (56)

7.5-cm Sprgr. 34
( HE Projectile for Assault Gun, 75mm )


信管 : Kl AZ 23 umg

使用砲種 : 7.5-cm Stu K 40 (L/43)、 7.5-cm Stu K 40 (L/48)
        7.5-cm Pak 40、40/1、40/2、40/3 (Sf)


posted by 桜と錨 at 14:24| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月11日

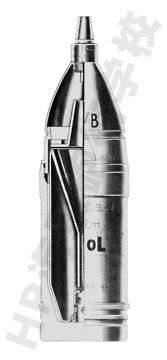

イラストで見るドイツ軍の砲弾 (57)

7.5-cm Jgr. 38 HL/B
( Hollow Charge Projectile for Light Infantry Howitzer, 75mm )


信管 : AZ 38 St

使用砲種 : 7.5-cm le J G 18、 7.5-cm le Geb J G 18

(注) : St. =  Stahl (Steel)


posted by 桜と錨 at 17:32| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月13日

イラストで見るドイツ軍の砲弾 (58)

7.5-cm Gr. 38/97 HL/C (f)
( Hollow Charge Projectile for French Field Gun, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm F K 231 (f) (French Mle 1897)
        7.5-cm F K 232 (f) (French Mle 1897-1933)
        7.5-cm F K 234 (b) (Belgian G P H II)
        7.5-cm F K 296 (b) (Belgian G P III)
        7.5-cm Pak 97/38、97/40
        7.5-cm F K 97 (p) (Polish Model 97)
        7.5-cm F K 02/26 (p) (Polish Model 02/26)
        7.5-cm F K 249 (j) (Jugoslav Model 12 Schneider)

記事 : 弾底に曳跟剤が装着されています。


posted by 桜と錨 at 16:39| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年07月15日

イラストで見るドイツ軍の砲弾 (59)

7.5-cm Sprgr. 231/1 (f)
( HE Projectile for French Field Gun, 75mm )


信管 : AZ 229 (f) o V (French frz 23/31 Schn 16 B SR)
     AZ 235 (f) (French frz 24/31 99)
     AZ 237 (f) (French frz 24/31 99/08)
     AZ 245 (f) (French frz 24/31 TCAL 17)
     AZ 247 (f) (French frz 24/31 TCAL 18)
     AZ 251 (f) o V (French frz 24/31 RYG 18J)
     AZ 253 (f) kz V (French frz 24/31 RYG 18CR)
     AZ 259 (f) o V (French frz 24/31 RY 17 SR)
     AZ 261 (f) (French frz 24/31 JAL 16)
     AZ 277 (f) kz V (French frz 24/31 TCAL 26 CR)
     AZ 281 (f) o V (French frz 24/31 TCAL 26 3)
     ZT Z 415 (f) (French frz 24/31 15)
     ZT Z 416 (f) (French frz 24/31 A 16)
     Dopp Z 448 (f) (French frz 24/31 16)
     Dopp Z 449 (f) (French frz 24/31 A 19)

使用砲種 : 7.5-cm F K 231 (f) (French Mle 1897)
        7.5-cm F K 232 (f)  (French Mle 1897-1933)

記事 : イラストに信管が画かれておりませんが、元々のフランス製のものを使用しており、形状などその詳細は不明です。

posted by 桜と錨 at 17:43| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)
