2011年04月30日

イラストで見るドイツ軍の砲弾 (20)

4.7-cm Sprgr. Patr. 36 (t)
( HE Projectile Type 36 (Czech Design), 47mm )


信管 : Czech Time 又は S/D

使用砲種 : 4.7-cm Pak (t)、 4.7-cm K (t)

記事 : 信管部には防水用のカバーが付いています。

(注1) : K. = Kanone (Gun)

(注2) : この使用信管の詳細については不明です。

posted by 桜と錨 at 12:19| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月02日

イラストで見るドイツ軍の砲弾 (21)

4.7-cm Sprgr. Patr. (ö)
( HE Projectile for Böhler Gun (Austrian Design), 47mm )


信管 : 4.7-cm M 35

使用砲種 : 4.7-cm Böhler K. (ö)

posted by 桜と錨 at 17:30| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月04日

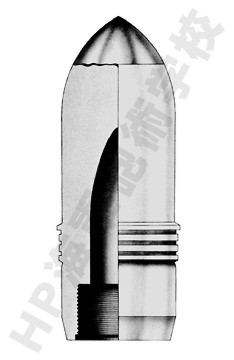

イラストで見るドイツ軍の砲弾 (22)

4.7-cm Pzgr. Patr. (ö)
( AP Projectile for AT Gun (Austrian Design), 47mm )


信管 : 不詳 (Base Fuze)

使用砲種 : 4.7-cm Pak. (t)、 4.7-cm K. 36 (t)

記事 : この使用信管の詳細については不明ですが、曳跟剤との一体型とされています。

posted by 桜と錨 at 12:38| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月06日

イラストで見るドイツ軍の砲弾 (23)

4.7-cm Pzgr. Patr. 36 (t)
( APC Projectile Type 36 (Czech Design), 47mm )


信管 : 不詳 (Base Fuze)

使用砲種 : 4.7-cm Flak. 37, 4.7-cm Pak. (t)

記事 : この使用信管の詳細については不明でが、曳跟剤との一体型とされています。

posted by 桜と錨 at 17:57| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月07日

イラストで見るドイツ軍の砲弾 (24)

4.7-cm Pzgr. Patr. 40
( AP Projectile with Core (Arrowhead Design), 47mm )


信管 : 無し

使用砲種 : 4.7-cm Pak. (t)、 4.7-cm K. 36 (t)

記事 : 弾芯 (Core) はタングステン・カーバイド、弾頭部はプラスチックです。  弾底に曳跟剤が装着されています。

posted by 桜と錨 at 17:15| Comment(2) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月09日

イラストで見るドイツ軍の砲弾 (25)

5.0-cm Pzgr. Patr. KwK.
( AP Projectile without Cap for Tank Gun, 50mm )


信管 : Bz Z 5103

使用砲種 : 5.0-cm KwK.

(注) : KwK. = Kampfwagen Kanone (Tank Gun)

posted by 桜と錨 at 18:01| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月10日

イラストで見るドイツ軍の砲弾 (26)

5.0-cm Sprgr. Patr. 38 KwK.
( HE Projectile Type 38, 50mm )


信管 : AZ 39

使用砲種 : 5.0-cm KwK、 5.0-cm KwK 39、 5.0-cm Pak 38

posted by 桜と錨 at 17:32| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月12日

イラストで見るドイツ軍の砲弾 (27)

5.0-cm Pzgr. Patr. KwK.
( AP Projectile with Cap for Tank Gun, 50mm )


信管 : Bz Z 5103

使用砲種 : 5.0-cm KwK、 5.0-cm KwK 39、 5.0-cm Pak 38

記事 : (25) と同一名称とされていますが、両者の実際の呼称については不明です。

posted by 桜と錨 at 18:01| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月15日

イラストで見るドイツ軍の砲弾 (28)

5.0-cm Br. Sprgr. Patr. 41 L'spur.
( Incendiary with HE Projectile, 50mm )


信管 : 不詳 (Nose Fuze)

使用砲種 : 5.0-cm Flak 41

記事 : 名称からは弾底に曳跟剤が装着されていることになっていますが、詳細は不明です。

posted by 桜と錨 at 12:07| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月17日

イラストで見るドイツ軍の砲弾 (29)

5.0-cm Pzgr. Patr. 40 KwK.
( AP Projectile with Core (Arrowhead Design), 50mm )


信管 : 無し

使用砲種 : 5.0-cm KwK

記事 : 弾芯 (Core) はタングステン・カーバイド、弾頭部はプラスチックで、その上に鋼板製の風帽状の覆いが被せられています。  弾底に曳跟剤が装着されています。

posted by 桜と錨 at 17:17| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月18日

イラストで見るドイツ軍の砲弾 (30)

7.5-cm Sprgr. Patr. KwK. (34)
( HE Projectile Type 34, 75mm )


信管 : Kl Az 23

使用砲種 : 7.5-cm KwK、 7.5-cm KwK 40、 7.5-cm Stu G、 7.5-cm Stu G 40、 7.5-cm Pak 40、 7.5-cm Geb G 36、 7.5-cm L G 40、 7.5-cm L F K 18

(注) : Stu. G. = Sturm Geschutz (Assult Gun)
      Geb. G. = Gerbirgs Geschutz (Mountain Gun)
      L. G. = Leuchtes Geschutz (Light Gun)
      L. F. K. = Leuchtes Feld Kanone (Light Field Gun)
      Kl. = Kleine (Small)


posted by 桜と錨 at 19:03| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月20日

イラストで見るドイツ軍の砲弾 (31)

7.5-cm Pzgr. Patr. 39 KwK. 40
( AP Projectile with Ballistic Cap and Piercing Cap Type 39, 75mm )


信管 : Bd Z 5103

使用砲種 : 7.5-cm KwK 40、 7.5-cm Stu G 40、 7.5-cm Pak 40

記事 : 弾底に曳跟剤が装着されています。
posted by 桜と錨 at 17:39| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月23日

イラストで見るドイツ軍の砲弾 (32)

7.5-cm Gr. Patr. 38 KwK. (H.L.)
( Hollow Charge Projectile for Tank Gun Type 38, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm KwK、 7.5-cm KwK 40、 7.5-cm Stu G、 7.5-cm Stu G 40、 7.5-cm Geb G 36、 7.5-cm L G 40、 7.5-cm L F K 18

(注) : Gr. = Granete (HE Shell)
      H. L. = Hohl Ladung (Hollow Charge)
posted by 桜と錨 at 17:31| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月25日

イラストで見るドイツ軍の砲弾 (33)

7.5-cm Gr. Patr. KwK. (H. L./B)
( Hollow Charge Projectile for Tank Gun Type B, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm KwK、 7.5-cm Stu G、 7.5-cm Pak 40、 7.5-cm Geb G 36、 7.5-cm L G 40、 7.5-cm L F K 18

posted by 桜と錨 at 19:53| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月28日

イラストで見るドイツ軍の砲弾 (34)

7.5-cm Gr. 39
( Hollow Charge Projectile Type 39, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm Geb K 15

記事 : 内部構造が不明なため、コーンの形状は(32)と同じタイプなのか(33)と同じBタイプなのかは判りません。

posted by 桜と錨 at 16:01| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月29日

イラストで見るドイツ軍の砲弾 (35)

7.5-cm Nbgr. Patr. KwK.
( Smoke Projectile for Tank Gun, 75mm )


信管 : AZ 23 Nb

使用砲種 : 7.5-cm KwK、 7.5-cm KwK 40、 7.5-cm Stu G、 7.5-cm Stu G 40、 7.5-cm L G 40、 7.5-cm L F K 18

記事 : 弾体の側面に1個所の発煙剤注入口があります。

(注) : Nbgr. = Nebelgranete (Smoke Shell)

posted by 桜と錨 at 11:51| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年05月30日

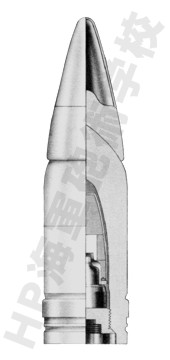

イラストで見るドイツ軍の砲弾 (36)

7.5-cm Pzgr. Patr. KwK.
( APC Projectile for Tank Gun, 75mm )


信管 : Bz Zf 7.5-cm Pzgr

使用砲種 : 7.5-cm KwK、 7.5-cm Stu G、 7.5-cm L G 40、 7.5-cm L F K 18

記事 : 弾底信管の底部に曳跟剤が装着されます。

posted by 桜と錨 at 17:29| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月01日

イラストで見るドイツ軍の砲弾 (37)

7.5-cm Geb. Gr. 15 Al.  (左)
7.5-cm Geb. Gr. 15 Rot. (右)
( HE Projectile for Mauntain Gun, 75mm )


信管 : AZ 23 Geb、 Dopp Z s/60 Geb

使用砲種 : 7.5-cm Geb K 15

記事 : 両者の違いは、7.5-cm Geb Gr 15 Al は炸薬が TNT90%+アルミニウム10%であるのに対し後者は TNT100%で、それ以外は全く同一のものです。

(注) : Al. =  Aluminium
     Dopp. Z. = Doppel Zünder (Time and Percussion fuze)

posted by 桜と錨 at 18:49| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月02日

イラストで見るドイツ軍の砲弾 (38)

7.5-cm Igr. 38
( Hollow Charge Projectile for Infantry Gun, 75mm )


信管 : AZ 38

使用砲種 : 7.5-cm L I G 18、 7.5-cm L Geb I G 18

(注) : Igr. =  Iager
     I. G. = Infanterie Geschutz (Infantry Gun)

posted by 桜と錨 at 18:51| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2011年06月03日

イラストで見るドイツ軍の砲弾 (39)

7.5-cm Igr. 18 A. Z. 23nA
( HE Projectile for Infantry Gun, 75mm )


信管 : L Igr Z 23nA

使用砲種 : 7.5-cm L I G 18、 7.5-cm L Geb I G 18

(注) : n. A. =  neuer Abteilung (of new pattarn)

posted by 桜と錨 at 21:40| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)
