「イラストで見るドイツ軍の砲弾」の連載完結に当たって

 205回にわたってご紹介してきました 「イラストで見るドイツ軍の砲弾」 が完結いたしました。

 単にイラストだけではありますが、ドイツ軍の砲弾についてこれだけのものが揃って公開されるのは一般刊行物及びインターネットにおいては初めてのことと自負しています。

 ただし、既に連載が完結しています爆弾シリーズと同様に、今回の連載でも夫々の砲弾の性能要目などについては一切省いております。 また大きさのスケール合わせもしておりません。

 加えて、本来は砲弾を見る際に重要な信管 について一緒に語らなければ意味がありませんが、残念ながらこれについても別の機会にいたします。

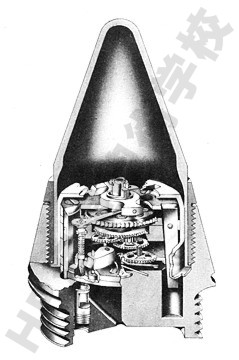

( 信管の一例 : Zt. Z. s/60 )

 なお、今回連載したものの内、制式名称、あるいは使用信管や使用砲種について不確実のものが幾つかあります。 もしご存じの方がおられましたらご教示をお願いします。

 また何かご所見などがございましたら、本家HPの掲示板の方にでもお寄せ下さい。

 次の連載は 「イラストで見る日本陸軍の砲弾」 を予定しております。 ご期待下さい。

posted by 桜と錨 at 21:02| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月31日

イラストで見るドイツ軍の砲弾 (204)

38-cm Wgr. 40
( HE Morter ProjectileType 40, 380-mm )


信管 : Wgr Z 36

使用砲種 : 38-cm s Landingswerfer

記事 : 本弾の他に、型式名称 38-cm Wgr. 40 Nb. という煙弾の存在が知られていますが、その詳細は不明です。

posted by 桜と錨 at 09:12| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月27日

イラストで見るドイツ軍の砲弾 (203)

20-cm Wgr. 40
( HE Morter ProjectileType 40, 200-mm )


信管 : Wgr Z 36

使用砲種 : 20-cm L Landingswerfer


posted by 桜と錨 at 13:37| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月26日

イラストで見るドイツ軍の砲弾 (202)

10-cm Wgr. 37
( HE Morter Projectile Type 37, 100-mm )


信管 : Wgr Z 38

使用砲種 : 10-cm Nb Werfer 35

posted by 桜と錨 at 20:44| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月25日

イラストで見るドイツ軍の砲弾 (201)

8-cm Wgr. 34
( HE Morter ProjectileType 34, 80-mm )


信管 : Wgr Z 38、 Wgr Z 34

使用砲種 : 8-cm s Granat Werfer 34
        8-cm Kz Granat Werfer 42

posted by 桜と錨 at 12:46| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月23日

イラストで見るドイツ軍の砲弾 (200)

8-cm Wgr. 34 Nb.
( Smoke Morter ProjectileType 34, 80-mm )


信管 : Wgr Z 38、 Wgr Z 34

使用砲種 : 8-cm s Granat Werfer 34
        8-cm Kz Granat Werfer 42

(注) : Kz. = Kurzen (Short)


posted by 桜と錨 at 18:18| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月22日

イラストで見るドイツ軍の砲弾 (199)

8-cm Wgr. 38 Deut.
( Colored Smoke Morter Projectile, 80-mm )


信管 : Wgr Z 38、 Wgr Z 34

使用砲種 : 8-cm s Granat Werfer 34

(注) : Deut. = (Indicator, Colored Smoke)

posted by 桜と錨 at 20:28| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月21日

イラストで見るドイツ軍の砲弾 (198)

8-cm Wgr. 39
( HE Morter Projectile Type 39, 80-mm )


信管 : Wgr Z 38、 Wgr Z 34

使用砲種 : 8-cm s Granat Werfer 34

posted by 桜と錨 at 17:49| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月16日

イラストで見るドイツ軍の砲弾 (197)

8-cm Wgr. 38
( HE Morter Projectile Type 38, 80-mm )


信管 : Wgr Z 38、 Wgr Z 34

使用砲種 : 8-cm s Granat Werfer 34

posted by 桜と錨 at 09:12| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月13日

イラストで見るドイツ軍の砲弾 (196)

5-cm Wgr.
( HE Morter Projectile, 50-mm )


信管 : Wgr Z 38

使用砲種 : 5-cm L Granat Werfer 36

(注) : 迫撃砲弾が本項での純粋な意味での砲弾とするには問題もありますが、全体の分類上ここでご紹介します。

posted by 桜と錨 at 13:50| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月12日

イラストで見るドイツ軍の砲弾 (195)

10-cm F. H. Gr. Stg. m. R. 11
( HE Projectile for 105-mm Howitzer )


信管 : AZ 38

使用砲種 : 10-cm LFH 18
        10-cm LFH 18/1
        10-cm LFH 18/2
        10-cm LFH 18 M
        10-cm LG 18/39
        10-cm LG 18/49

(注) : 一つ抜けていました。
posted by 桜と錨 at 12:20| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月08日

イラストで見るドイツ軍の砲弾 (194)

28-cm Gr. 39 m. Hbgr. Z
( HE Projectile for 280-mm Railway Gun )


信管 : Hbgr Z 35K

使用砲種 : 28-cm Bruno N K (E)

posted by 桜と錨 at 18:43| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月07日

イラストで見るドイツ軍の砲弾 (193)

28-cm Gr. 35
( HE Projectile for 280-mm Railway Gun )


信管 : Hbgr Z 35K (0.10)、 Hbgr Z 35K (0.15)、 Hbgr Z 35K (0.05)
     Dopp Z 45K

使用砲種 : 28-cm K 5 (E)

posted by 桜と錨 at 17:29| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年05月04日

イラストで見るドイツ軍の砲弾 (192)

28-cm R. Gr. 4331
( HE Rocket Assisted Projectile for 280-mm Railway Gun )


信管 : AZ 4331 (x 2) + Zt Z S/30

使用砲種 : 28-cm K 5 (E)

記事 : Zt Z S/30 時限信管は発射19秒後にロケット推進薬に着火をさせるためのもので、弾着時には AZ 4331 撃発信管x2個により炸裂の確実性を確保します。


posted by 桜と錨 at 20:40| Comment(3) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年04月30日

イラストで見るドイツ軍の砲弾 (191)

24-cm Gr. 40 (t)
( HE Projectile for 240-mm Czech Heavy Gun )


信管 : AZ 23v (0.15) + Bd A DVR (t)
     AZ 1v (0.15)
     Dopp Z s/90 St

使用砲種 : S 24-cm K (t)

posted by 桜と錨 at 14:01| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年04月28日

イラストで見るドイツ軍の砲弾 (190)

24-cm Sprgr. L/4.2-m. ltb.
( HE Projectile Type L/4.2, 240-mm )


信管 : Kz C/27 Lm、 Kz C/27 St、 Kz C/27 Ms
     M Dopp AS 60 St.
     Bd Z C/38

使用砲種 : 24-cm Th Br K (E)

posted by 桜と錨 at 10:43| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年04月25日

イラストで見るドイツ軍の砲弾 (189)

24-cm Sprgr. L/4.5-m. Bd. Z. (m. Haube)
( HE Projectile Type L/4.5, 240-mm )


信管 : Bd Z f Sprgr m K

使用砲種 : 24-cm Th Br K (E)

(注) : Th. Br. = Theodor Bruno


posted by 桜と錨 at 19:48| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年04月23日

イラストで見るドイツ軍の砲弾 (188)

21-cm Gr. 18 Be.
( Anticoncrete Projectile Type 18, 210-mm )


信管 : Bd Z f 21-cm

使用砲種 : 20-cm Mrs 18、 20-cm Mrs 18 lg

(注) : lg. = Lange (Long)


posted by 桜と錨 at 17:44| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年04月22日

イラストで見るドイツ軍の砲弾 (187)

20.3-cm Sprgr. L/47 Bd. Z. m/Hb
( SAP Projectile for 203-mm Railway Gun )


信管 : Bd Z C/38

使用砲種 : 20-cm K (E)

記事 : 風帽はマグネシュウムとアルミの合金製で、これは弾着の際に閃光を発することにより弾着観測を容易とするためのものです。

posted by 桜と錨 at 17:31| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)

2012年04月19日

イラストで見るドイツ軍の砲弾 (186)

20.3-cm Sprgr. L/4.7 Kz. (m. Haube)
( HE Projectile Type L/4.7, 203-mm )


信管 : Kz C/27 St、 Kz C/27 Lm、 Kz C/27 Ms

使用砲種 : 20-cm K (E)

記事 : 弾底に曳跟剤が装着されます。

posted by 桜と錨 at 17:35| Comment(0) | TrackBack(0) | ドイツ軍の砲弾(完)
