シースパロー用射撃指揮装置 Mk91


ネットネタからです。 次の様なことが話題になっていました。

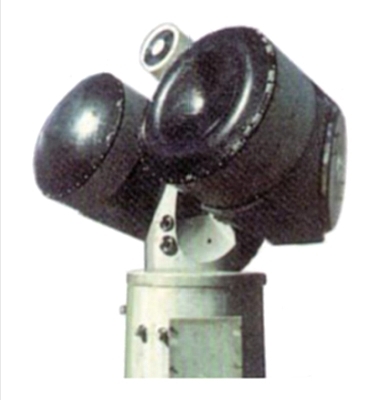

シースパロー艦対空ミサイル用のMk95イルミネーターには、2基のアンテナが横並びに配置されていまが、これを用いる目的は?

これですね。

( 注 : 左 (向かって右) が送信用、右 (向かって左) が受信用のアンテナ )

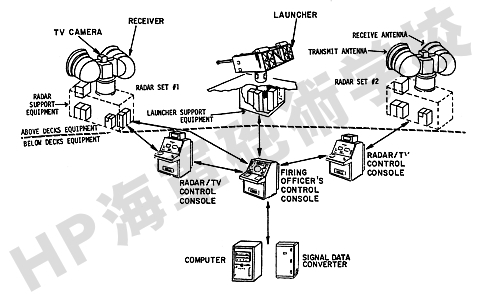

NSSMS (Nato Sea Sparrow Missile System) の射撃指揮装置 (MFCS、Missile Fire Control System) Mk91には、Mk95というミサイル用方位盤 (Missile Director) が用いられています。

通常のセミ・アクティブ方式のミサイル・システムでは目標追尾用のレーダーと、ミサイルを目標に誘導するための誘導波 (イルミネーター) との2種を使用しています。

発射されたミサイルはこの誘導波の目標からの反射波を受信してその方向に向かうようになっており、通常は連続波 (CW、Continuous Wave) が使われます。 シースパロー・ミサイルの元の空対空用のスパローも同じです。

このスパローを艦載用にしたのがシースパローですが、射程そのものが短い近接防御用ですので、その射撃指揮装置もターターやテリアなどのように大がかりなものにすることはできません。

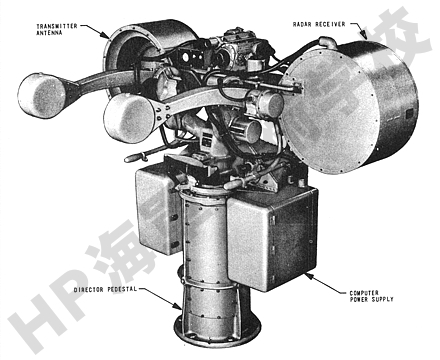

このためこの誘導用のものを目標の追尾にも使うことにしました。 これが BPDSMS (Basic Point Defense Missile System) の射撃指揮装置Mk−116で、その方位盤がMk76です。


このMk76の架台は元々が40ミリ機銃や3インチ砲用の射撃指揮装置であったMk63のものを流用しています。

そしてこれに送信用 (左) と受信用 (右) のアンテナを、そしてその中間上部に光学照準器を装備しました。 これにより元のMK63と同じように人力操作で目標を捜索し追尾するようになっています。

このMk76を自動操縦にしたものが NSSMS の米海軍バージョンのMk95です。

送信・受信用アンテナの中間上部にあるのはMk76の光学照準器に換わる LLLTV (Low Light Level TV)、つまり高感度テレビカメラで、FCS操作員がコンソールでこれの映像を見ながら目標の捜索・確認と追尾補助に使うことができます。


では、このCW波でどうやって目標の位置、特に距離を測るのでしょうか?

通常のパルス・レーダーでは、パルスを発信してから目標に反射して戻ってくるまでの時間を計測して距離を算出します。

そして1つのアンテナを使い、パルスを送信する時以外は受信モードにすることによりこれを行っています。

したがって電波が出っぱなしになるCWレーダーの場合は、必然的に送信アンテナとは別に受信アンテナの2つが必要になります。

また、当然ながら連続波では発信から受信までの時間差が測れませんので、これで目標の追尾を行うためにパルスに換わって連続波にFM変調をかけることにより、この周波数が変わるところを測って距離を出すのです。


実はこのMK95を使用した 米海軍の NSSMSですが、TAS Mk23と組み合わせた IPDMS (Improved PDMS)として、大変に素晴らしい近接防禦システムを構築しています。

もう40年近く前にそのプロトタイプを見る機会がありましたが、その時既にNTDSや三次元レーダーMK48C (受信データをディジタル化して目標の自動探知自動追尾機能を付加したもの) と組み合わせた改良型とすることが決まっておりました。

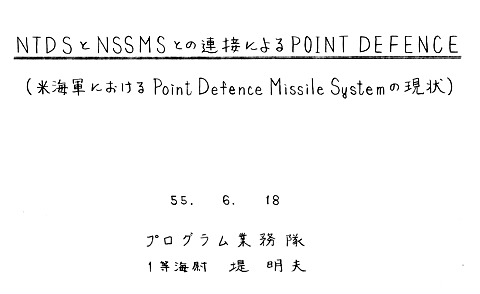

(後に後輩への啓蒙活動のために纏めたもの)


ハッキリ申し上げて、ハードウェアはともかくとしてソフトウエアにおいて、そのプロトタイプ当時でも現在の海自の短SAMシステムより思想的に進んでいると思います。
