弾道弾の飛翔技術の基礎 (9)


弾道の誤差 (承前)

(2) 位置誤差

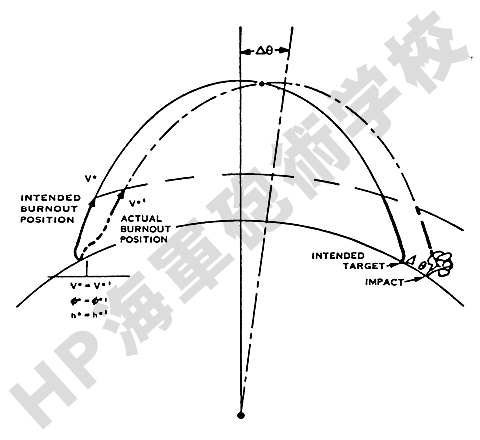

もし燃焼終了時の速度ベクトルの誤差が位置だけの誤差であるならば、下図に示すように軌道上の全てのポイントを同じ量だけずらしたものと考えることが出来ます。


したがって、燃焼終了時の位置がΔθだけずれたとするならば、弾着点も又Δθと同じ量だけずれることになります。 このことは先の (1) の方位誤差の現れ方とは異なりますので注意が必要です。

この燃焼終了時の位置誤差は、次の要素の誤差に起因します。

   目標位置データ
   打ち上げ位置
   誘導

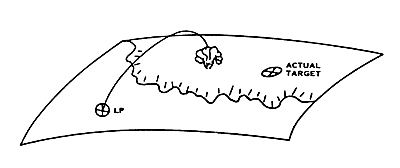

もし目標位置データに誤差があるならば、下図のようにその誤差の距離にほぼ等しい弾着誤差となって現れます。


したがって、目標の正確な地理的位置を知ることが必要であることは論を待たないところでしょう。

例えば強固なICBM発射サイトを破壊するには、ほとんど直撃するに足る精密な位置情報が必要になってきます。

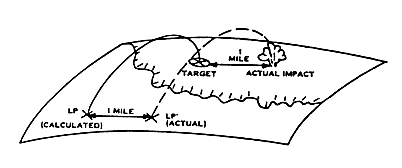

またもし移動式発射台を使用する場合、実際の打ち上げ位置が計算位置から1マイルずれているならば、例え弾道が正確に計算されていたとしても、その弾着点は1マイルずれます。


これは、艦船、航空機、あるいは潜水艦から弾道弾を発射するためには、精密な航法機器を装備する必要があることを意味します。

更に、誘導システムが適正な位置で推進ロケットの燃焼を終了させることができなければ、これも正確な弾着を得ることができません。

特に垂直位置の誤差はこの誘導装置の不正確さに起因します。

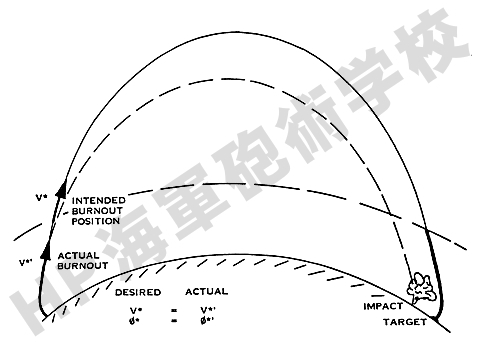

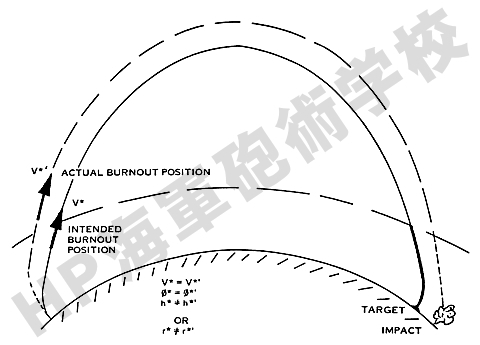

即ち、例え燃焼終了時に意図した速度 V* 及び仰角 φ* を得たとしも、下図のように燃焼終了位置が高すぎた場合、あるいは低すぎた場合には、弾着位置に誤差を生じることになります。



この燃焼終了時の高度誤差は、それによる弾着誤差の決定が他の要素のように1対1的に単純に表されるものではなく、より複雑な方法が必要になります。

例えば、意図した弾道で打ち上げたものの推進ロケットの燃焼終了時が早すぎた場合、本来の燃焼終了位置に達した時点での速度が遅くなることになります。

これによって本来の燃焼終了地点以降の弾道は意図したものより短くなり、これが弾着誤差となります。

したがって、目標位置に弾着させるためには、誘導システムによる燃焼終了位置の極めて正確なコントロールが必要であることをお判りいただけるでしょう。

-------------------------------------------------------------
